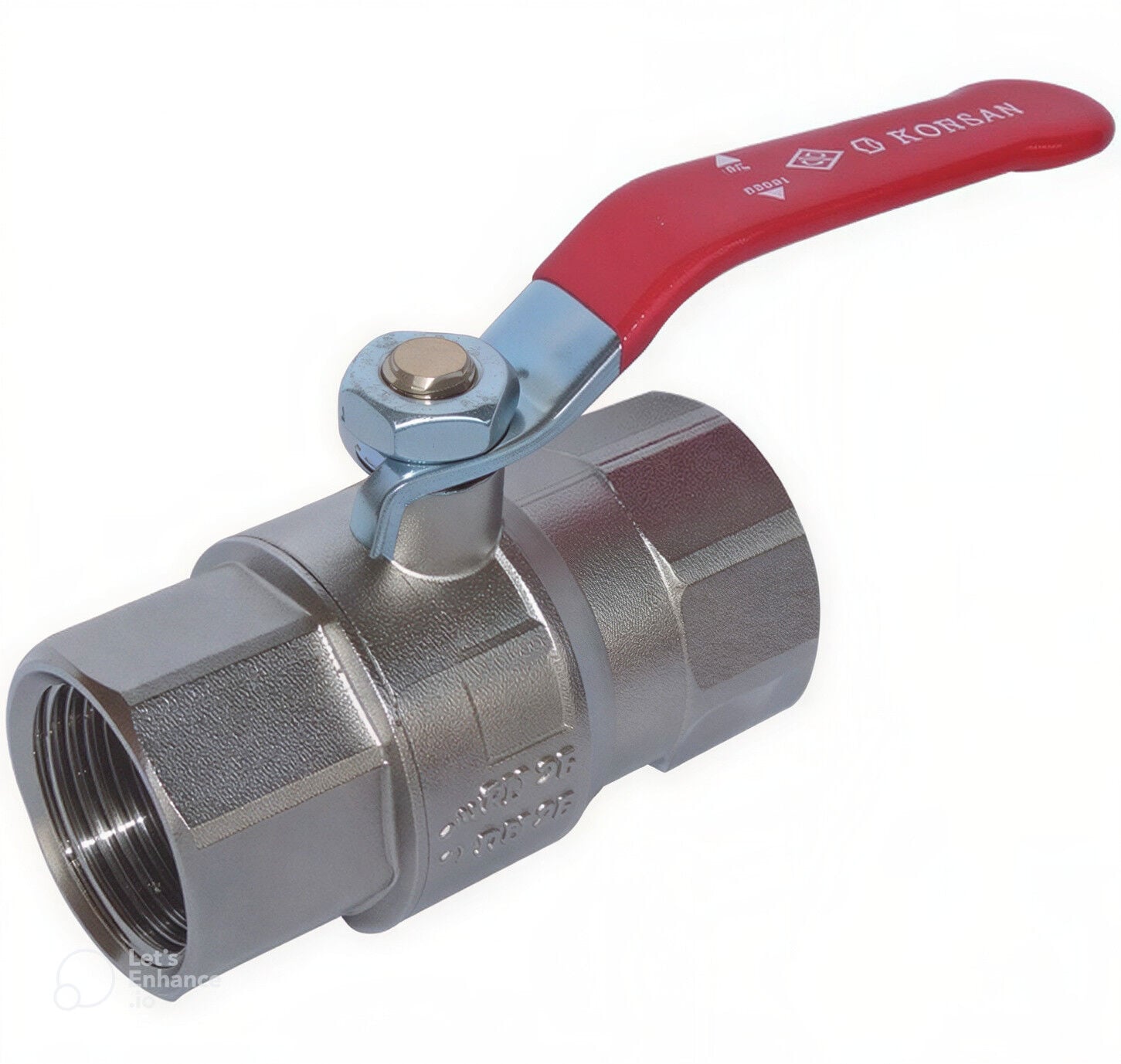

KONSAN ENDÜSTRİYEL TİP PN 25 KÜRESEL VANA
SEPETE EKLE
|
Ekonomik Tip Küresel Vana (PN 16) Ölçü Tablosu |
|
Boru Dişi |
Ana Boyutu |
d (mm) |
L (mm) |
B (mm) |
C (mm) |
|
1/2" |
15 |
15 |
50 |
85 |
43 |
|
3/4" |
20 |
20 |
58 |
85 |
47 |
|
1" |
25 |
25 |
68 |
97 |
47 |
|
1 1/4" |
32 |
32 |
81 |
111 |
60 |
|
1 1/2" |
40 |
40 |
92 |
153 |
77 |
|
2" |
50 |
50 |
108 |
153 |
85 |
|
2 1/2" |
65 |
63 |
136 |
229 |
114 |
|
3" |
80 |
7 |
163 |
229 |
122 |
|
4" |
100 |
100 |
195 |
229 |
140 |
|
Ekonomik Tip Küresel vana Malzeme Listesi |
|
No |
Parça Adı |
Malzeme |
|
1 |
Gövde |
CuZn40Pb2 (Nikel Kaplı) |
|
2 |
Kapak |
CuZn40Pb2 (Nikel Kaplı) |
|
3 |
Küre |
CuZn40Pb2 (Krom Kaplı) |
|
4 |
Sızdırmazlık Ringi |
PTFE (Teflon) |
|
5 |
Mil |
CuZn39Pb3 |
|
6 |
Kol |
Çelik (PVC Kaplı) |
|
7 |
Salmastra (O-ring) |
Nitril / NBR |
|
8 |
Somun |
Çelik (Galveniz Kaplı) |
Çalışma Basıncı : Pn 16
Bağlantı Şekli : Standart Boru Dişi
Çalışma Sıcaklığı : Min. -10 oC ile Max. + 80 oC (-10 oC donma sıcaklığı bu değerin altındaki akışkanlar içindir.)
Kullanıldığı Yerler : Evsel, endüstriyel ve tarımsal alanlardaki ısıtma, soğutma, havalandırma, şehir suyu şebekesi, çeşitli gaz (yanıcı gazlar hariç) akaryakıt, sıcak su ve basınçlı hava tesisatlarında
